supporto ISTRUZIONI DI MONTAGGIO

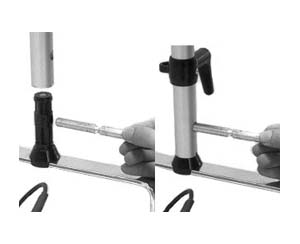

Prelevare dalla scatola le due metà del manico, inserire la parte inferiore del manico sul giunto di plastica presente sulla forcella del corpo macchina e bloccarlo con l'apposito perno, innestare quindi la parte superiore del manico avendo cura che la sfera a molla si inserisca, a scatto, nel foro di bloccaggio.

Posizionare il manico inserendo i due piedi sugli appositi alloggi presenti sulla forcella e fissare le due parti operando sulle apposite rotelle di ancoraggio

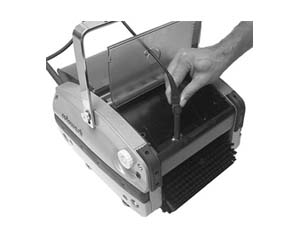

Alzare il coperchio della vaschetta anteriore e condurre il cavo bowden prima sotto la forcella e poi attraverso il foro sagomato presente sul coperchio della vaschetta.

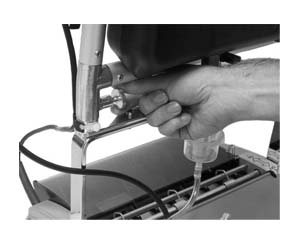

Avvitare la boccola filettata alla valvola posta al centro sul fondo della vaschetta, avendo cura che il cavo bowden non si attorcigli o contorca, dopo aver versato il liquido di lavaggio nella vaschetta testare il regolare defluire del liquido premendo il tasto rosso presente sull'impugnatura del manico

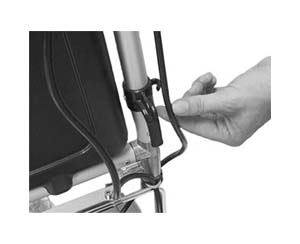

Appendere il cavo elettrico sul gancio predisposto sul manico. In questo modo è possibile preservare l'incolumità del cavo da eventuali interazioni con le spazzole rotanti.
